Dynamac を分解する（但し、ちょっとだけ）

その３

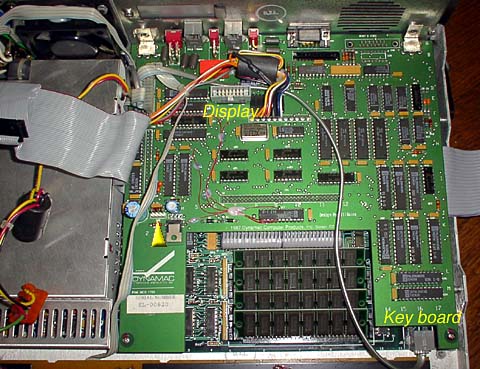

HDDとFDDのマウントをはずすとDYNAMAC製の基盤があります。 これがMacPlusで言うところの「アナログボード」ってヤツです。 黄色の三角形で示しているコネクタは、PRAM保持用の電池をつなぐコネクタです。 コネクタには極性がないので、非常に危険です。 こうしてデジカメで写真を撮っていなければ、やばかったでしょう。 「Key board」とあるのは下の基盤のコネクタです。 上の基盤にモジュラーケーブルで接続され、 そこからさらにフラットケーブルでキーボードに接続されてます。 分解はここで一応、終了。これ以上やると収拾がつかなくなりそうなので... でも、当初の目的は果たせたのでＯＫとします。 一番したにある基盤はやはりMacPlusのものでした。 まんま、移植してるんですね。これ。
