内蔵SCSI HDDの謎を解け！

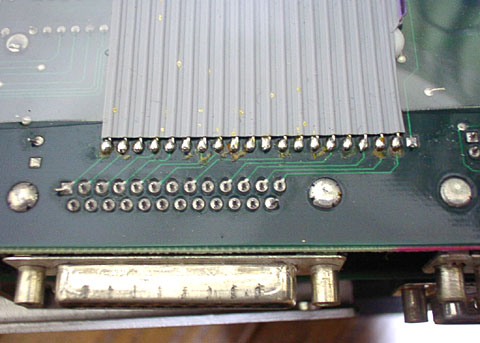

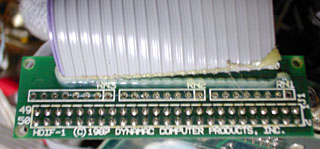

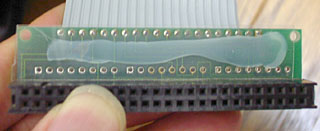

私のDynamacには（固着して動かない）HDDが内蔵されてました。 これを当たり前のことだと思っていたんですが、 Dynamacをお持ちのある方から、HDDを内蔵したい旨のメールを受け取りました。 コネクタの形は確かに自作っぽいものでしたので、 「普通にケーブルで接続できるはずですよ」 なんて答えていました。 しかし、「ロジックボードにはそのようなコネクタは見つかりません」とのこと。 そこで、コンパクトマックのことに詳しい＞The Compact Mac Worldさんにお聞きしました。 すると、やはりHDDは内蔵できないとのこと。 これまで別に指摘も受けなかったし、 DANBOさんに「HDDの代わりにコンパクトフラッシュで動いてますよ」って言ったときも、 別に驚いた様子もないし... （もっとも、Dynamacってところで呆れられてましたが） そこで、再度分解。 ロジックボードの裏を見るとすぐにわかりました。 Plusには外部SCSIはあるので、コネクタのあたりにケーブルを直結する と言う改造があるんですが、これも全く同じ。 外部SCSI用のコネクタに内部用のケーブルが直結されてます。 ケーブルは２０線とMac標準の外部２５ピンに対して、さらに削られていますが、 これはSCSI ＩＤの分が削られているものと思います。 HDD側のコネクタ。 ほとんどつながってません。 電源の１２Ｖと５Ｖのラインは、本体の電源から取られています。 （Portableみたいなのは特殊ですね） あるＨＰでPlusにHDDを内蔵する場合、 電源の容量不足やHDDの熱による熱暴走の危険性がある と書かれていましたので、DynamacにはPlusと異なり 「ファン」付きの電源が内蔵されたのではないかと推察されます。
